หลักการทำงานของปั๊มไดอะแฟรมจังหวะต่ำคืออะไร?

เฮ้! ในฐานะซัพพลายเออร์ของปั๊มไดอะแฟรมที่มีอัตราการเต้นต่ำต่ำ ฉันตื่นเต้นเป็นอย่างยิ่งที่จะได้เจาะลึกถึงสาระสำคัญเกี่ยวกับวิธีการทำงานของปั๊มเหล่านี้

ก่อนอื่น มาทำความเข้าใจกันก่อนว่าอะไรที่ทำให้ปั๊มไดอะแฟรมการกระเพื่อมต่ำมีความพิเศษเป็นพิเศษ ในการใช้งานทางอุตสาหกรรมและวิทยาศาสตร์จำนวนมาก การเต้นเป็นจังหวะอาจทำให้เกิดความเจ็บปวดได้ ตัวอย่างเช่น ในระบบการจ่ายสารเคมี หากการไหลของสารเคมีมีการเต้นเป็นจังหวะมาก อาจทำให้การจ่ายยาไม่ถูกต้องได้ สิ่งนี้อาจทำให้กระบวนการทางเคมีทั้งหมดยุ่งเหยิง ส่งผลต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย นั่นคือจุดที่ปั๊มไดอะแฟรมการกระเพื่อมต่ำมีประโยชน์

ส่วนประกอบพื้นฐาน

ก่อนที่เราจะเข้าสู่หลักการทำงาน เรามาพูดถึงส่วนหลักของปั๊มไดอะแฟรมแบบกระเพื่อมต่ำก่อน

1. กะบังลม: นี่คือหัวใจของปั๊ม ไดอะแฟรมเป็นเมมเบรนที่ยืดหยุ่นซึ่งเคลื่อนที่ไปมา โดยทั่วไปจะทำจากวัสดุ เช่น ยาง, PTFE (โพลีเตตราฟลูออโรเอทิลีน) หรืออีลาสโตเมอร์อื่นๆ การเลือกใช้วัสดุขึ้นอยู่กับประเภทของของไหลที่ถูกสูบ ตัวอย่างเช่น หากคุณกำลังสูบสารเคมีที่มีฤทธิ์กัดกร่อน PTFE จะเป็นตัวเลือกที่ดีเนื่องจากมีความทนทานต่อการกัดกร่อนสูง

2. วาล์ว: วาล์วในปั๊มไดอะแฟรมมีสองประเภทหลัก - วาล์วทางเข้าและวาล์วทางออก วาล์วเหล่านี้เป็นวาล์วทางเดียว ซึ่งหมายความว่าวาล์วเหล่านี้จะปล่อยให้ของไหลไหลไปในทิศทางเดียวเท่านั้น วาล์วทางเข้าช่วยให้ของเหลวเข้าไปในห้องปั๊มเมื่อไดอะแฟรมเคลื่อนที่ไปในทิศทางเดียว และวาล์วทางออกช่วยให้ของเหลวออกจากห้องเมื่อไดอะแฟรมเคลื่อนที่ไปในทิศทางตรงกันข้าม

3. ห้องปั๊ม: นี่คือช่องว่างที่ไดอะแฟรมเคลื่อนที่ มีการปิดผนึกเพื่อป้องกันการรั่วไหลของของเหลวที่ถูกสูบ

4. กลไกการขับเคลื่อน: อาจเป็นได้ทั้งมอเตอร์ไฟฟ้า ระบบนิวแมติก หรือระบบไฮดรอลิก กลไกขับเคลื่อนมีหน้าที่ในการเคลื่อนไดอะแฟรมไปมา

หลักการทำงานโดยละเอียด

เอาล่ะ มาดูกันว่าปั๊มเหล่านี้ทำงานอย่างไร

จังหวะการดูด-
เมื่อกลไกขับเคลื่อนเริ่มทำงาน ไดอะแฟรมจะเคลื่อนออกจากห้องปั๊ม สิ่งนี้จะสร้างสุญญากาศภายในห้องเพาะเลี้ยง เนื่องจากสุญญากาศนี้ ความดันภายในห้องจึงลดลงต่ำกว่าแรงดันของแหล่งของเหลว วาล์วทางเข้าซึ่งเป็นวาล์วทางเดียวจะเปิดขึ้นเนื่องจากความแตกต่างของความดันนี้ และของเหลวจะถูกดูดเข้าไปในห้องปั๊ม ในขณะเดียวกัน วาล์วทางออกยังคงปิดอยู่ในระหว่างการดูดเพื่อป้องกันการไหลย้อนกลับของของเหลว

จังหวะการปลดปล่อย-
หลังจากที่ไดอะแฟรมถึงระยะการเคลื่อนที่สูงสุดระหว่างจังหวะการดูด กลไกขับเคลื่อนจะเคลื่อนไดอะแฟรมไปทางห้องปั๊ม สิ่งนี้จะบีบอัดของเหลวภายในห้องเพาะเลี้ยง ทำให้แรงดันเพิ่มขึ้น เมื่อความดันภายในห้องปั๊มสูงกว่าความดันในท่อจ่าย วาล์วทางออกจะเปิด และของเหลวจะถูกบีบออกจากห้องปั๊มเข้าไปในท่อจ่าย ในเวลาเดียวกัน วาล์วทางเข้าจะปิดเพื่อป้องกันไม่ให้ของเหลวไหลกลับเข้าสู่แหล่งของเหลว

การเคลื่อนที่ไปมาของไดอะแฟรมทำให้เกิดการไหลของของไหลอย่างต่อเนื่อง แต่ส่วนที่ "เต้นเป็นจังหวะต่ำ" ล่ะ? ผู้ผลิตใช้เทคนิคที่แตกต่างกันเพื่อลดการเต้นเป็นจังหวะ

วิธีการทั่วไปวิธีหนึ่งคือการใช้ไดอะแฟรมหลายอัน เมื่อมีไดอะแฟรมมากกว่าหนึ่งอัน การไหลของของไหลจึงสามารถซิงโครไนซ์ได้ดีขึ้น ตัวอย่างเช่น หากไดอะแฟรมตัวหนึ่งอยู่ในจังหวะดูด อีกอันก็สามารถอยู่ในจังหวะระบายได้ ด้วยวิธีนี้ จุดสูงสุดและหุบเขาในอัตราการไหลจะเรียบลง ส่งผลให้การไหลสม่ำเสมอมากขึ้นโดยมีจังหวะที่ต่ำกว่า

อีกเทคนิคหนึ่งคือการใช้เครื่องหน่วงการเต้นเป็นจังหวะ อุปกรณ์ลดแรงสั่นสะเทือนเป็นอุปกรณ์ที่ประกอบด้วยห้องที่มีเมมเบรนแบบยืดหยุ่นหรือห้องที่เติมแก๊ส เมื่อของเหลวที่มีจังหวะเข้าไปในแดมเปอร์ เมมเบรนที่ยืดหยุ่นหรือก๊าซในห้องเพาะเลี้ยงจะบีบอัดและขยายเพื่อดูดซับคลื่นกระแทกที่เกิดจากการเต้นเป็นจังหวะ ซึ่งจะช่วยลดความผันผวนของความดันและอัตราการไหลของของไหล

การใช้งาน

ปั๊มไดอะแฟรมอัตราการเต้นต่ำมีการใช้งานที่หลากหลาย

ในอุตสาหกรรมอาหารและเครื่องดื่ม ใช้สำหรับการตวงส่วนผสม เช่น รสชาติ สี และสารเติมแต่ง เนื่องจากปั๊มเหล่านี้สามารถให้การไหลที่แม่นยำและสม่ำเสมอ จึงมั่นใจได้ว่ารสชาติและรูปลักษณ์ของผลิตภัณฑ์อาหารและเครื่องดื่มมีความสม่ำเสมอ

ในอุตสาหกรรมยา สิ่งเหล่านี้มีความสำคัญอย่างยิ่งต่อการจ่ายยาที่แม่นยำในระหว่างกระบวนการผลิต ข้อผิดพลาดเล็กน้อยในการจ่ายสารอาจส่งผลร้ายแรงต่อผู้ป่วย ดังนั้นคุณสมบัติการเต้นเป็นจังหวะต่ำของปั๊มเหล่านี้จึงมีความสำคัญอย่างยิ่ง

ในอุตสาหกรรมเคมี ใช้สำหรับถ่ายโอนสารเคมีต่างๆ กระบวนการทางเคมีมักต้องการการไหลของสารตั้งต้นที่ราบรื่นและสม่ำเสมอ และปั๊มไดอะแฟรมที่มีการเต้นเป็นจังหวะต่ำก็สามารถตอบสนองข้อกำหนดนี้ได้

เหตุใดจึงเลือกปั๊มไดอะแฟรมอัตราการเต้นต่ำของเรา

ในฐานะซัพพลายเออร์ ฉันสามารถบอกคุณได้ว่าปั๊มไดอะแฟรมอัตราการเต้นต่ำของเรามีประโยชน์มากมาย เราได้ใช้ความพยายามอย่างมากในการออกแบบและกระบวนการผลิต วัสดุที่เราใช้มีคุณภาพสูงสุด ซึ่งหมายความว่าปั๊มของเรามีความทนทานและสามารถรองรับของเหลวได้หลากหลาย ตั้งแต่ของเหลวที่มีน้ำเป็นองค์ประกอบหลักไปจนถึงสารเคมีที่มีฤทธิ์กัดกร่อนสูง

นอกจากนี้เรายังมีปั๊มขนาดและความจุที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน ไม่ว่าคุณจะต้องการปั๊มขนาดเล็กสำหรับการใช้งานในห้องปฏิบัติการหรือปั๊มขนาดใหญ่สำหรับกระบวนการทางอุตสาหกรรม เราก็ช่วยคุณได้

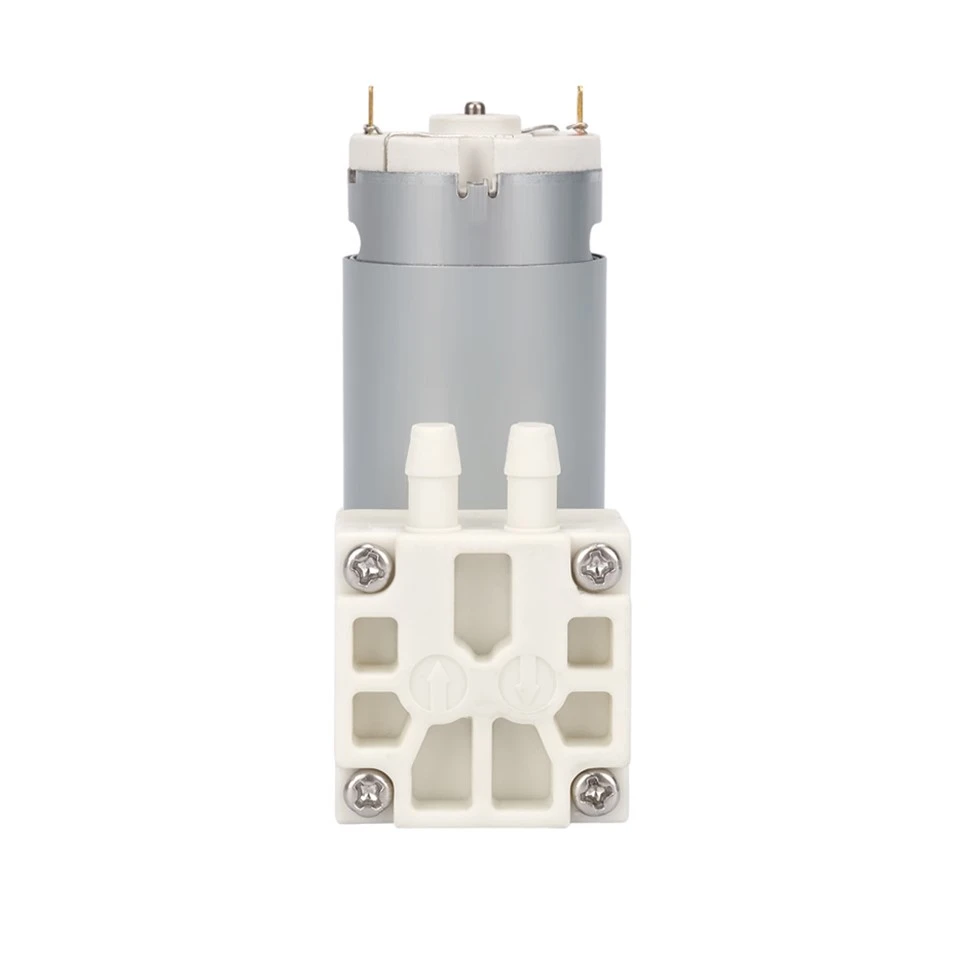

และหากคุณสนใจปั๊มประเภทอื่นๆ ที่เรานำเสนอ โปรดดูของเราปั๊มเฟืองไมโครสแตนเลสและปั๊มดูดอากาศขนาดเล็กแบบไม่มีน้ำมัน-

ติดต่อเราเพื่อซื้อ

หากคุณอยู่ในตลาดปั๊มไดอะแฟรมอัตราการเต้นต่ำ เรายินดีที่จะพูดคุยกับคุณ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกปั๊มที่เหมาะกับการใช้งานเฉพาะของคุณได้ นอกจากนี้เรายังสามารถให้ข้อมูลผลิตภัณฑ์และราคาโดยละเอียดแก่คุณได้ เพียงคลิกที่ปั๊มไดอะแฟรมจังหวะต่ำเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเราและติดต่อเราเพื่อหารือเกี่ยวกับการซื้อ เราอยู่ที่นี่เพื่อให้แน่ใจว่าคุณจะได้รับเครื่องสูบน้ำที่ดีที่สุดสำหรับความต้องการของคุณ

อ้างอิง

• เพอร์รี, โรเบิร์ต เอช. และดอน กรีน คู่มือวิศวกรเคมีของเพอร์รี่ McGraw - การศึกษาบนเนินเขา, 2550
• Fuchs, Charles L. "ปั๊มไดอะแฟรมและการใช้งาน" วิศวกรรมเคมี, 2558.
